شبكة خطوط أنابيب استرداد BOG
■ نطاق الاستخدام
محطة غاز الغاز الطبيعي السائل المضغوط، ومحطة تخزين الغاز الطبيعي السائل، ومحطة تنظيم ذروة الغاز الطبيعي السائل، ومحطة غاز الغاز الطبيعي السائل، ومصنع تسييل الغاز الطبيعي السائل.
استرداد BOG نتيجة التفريغ الزائد لخزان الغاز الطبيعي السائل.
استرداد BOG من بقايا ضغط شاحنة الخزان بعد تفريغ شاحنة خزان الغاز الطبيعي السائل.
■ الخصائص
التخصيص حسب الطلب والإنتاج الاحترافي
آمنة وفعالة ومجدية التشغيل
|
مواصفات العتاد
|
الوسيط
|
كمية المعالجة Nm3/h
|
ضغط الدخول （Mpa)
|
ضغط الخرج （Mpa)
|
قوة المحرك KW
|
الأبعاد الخارجية （mm)
|
|
ZW-4.0/(1-4)-5 |
BOG |
800 |
0.1-0.4 |
0.5 |
37 |
2000*1600*2200 |
|

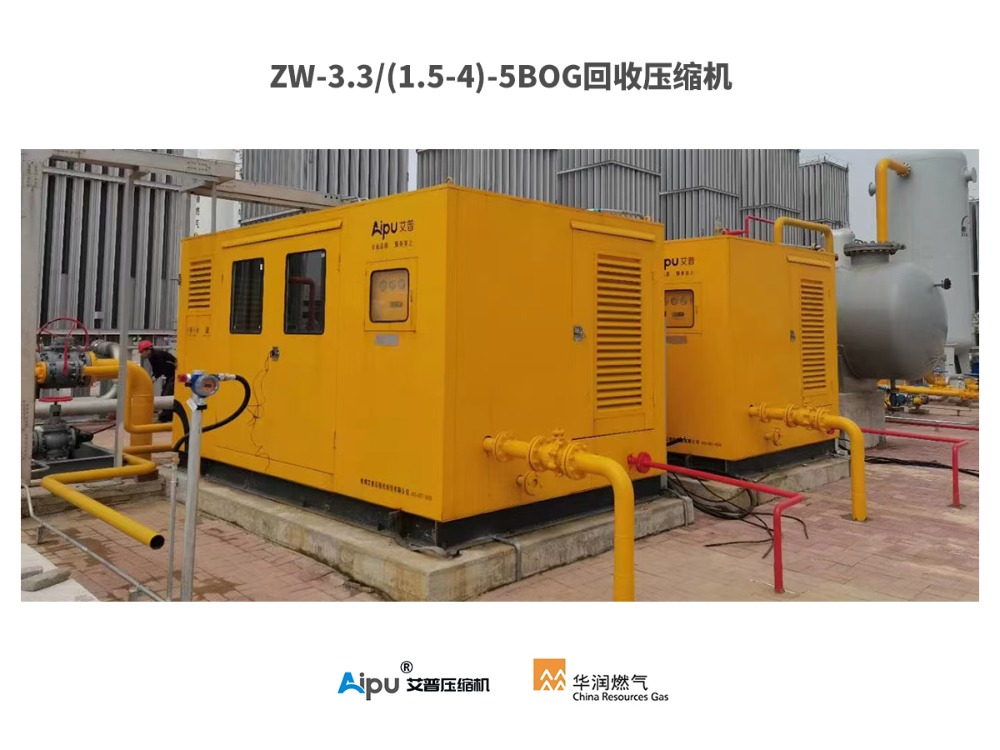

ZW-3.3/(1.5-4)-5 |
BOG |
650 |
0.15-0.4 |
0.5 |
30 |
2000*1600*2200 |
|
ZW-4.4/(1.5-4)-5 |
BOG |
850 |
0.15-0.4 |
0.5 |
37 |
2000*1600*2200 |
|

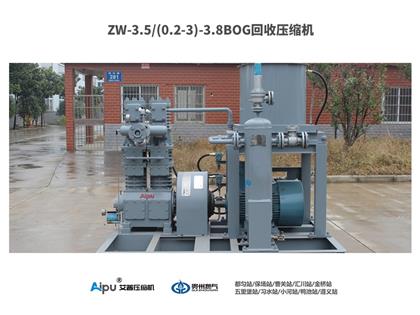

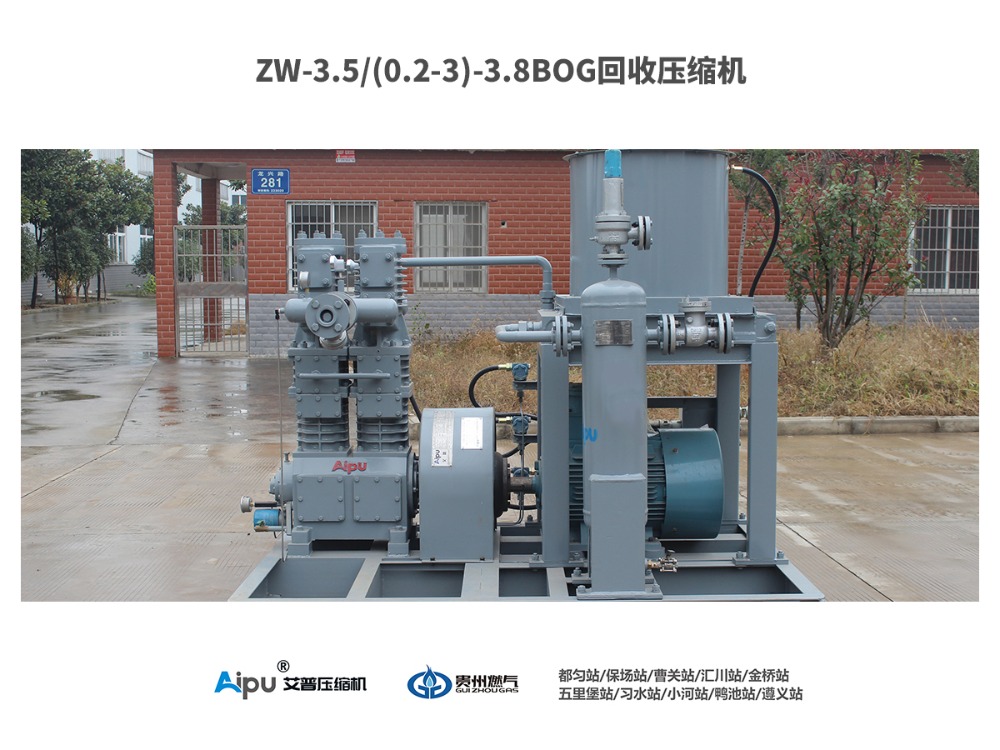

ZW-3.5/(0.2-3)-3.8 |
BOG |
500 |
0.02-0.3 |
0.4 |
22 |
2000*1600*2200 |
|
ZW-3.9/(0.5-4)-4.5 |
BOG |
650 |
0.05-0.4 |
0.5 |
30 |
2000*1600*2200 |
|
ZW-3.0/(1.5-4)-4.5 |
BOG |
580 |
0.15-0.4 |
0.5 |
22 |
2000*1600*2200 |
|

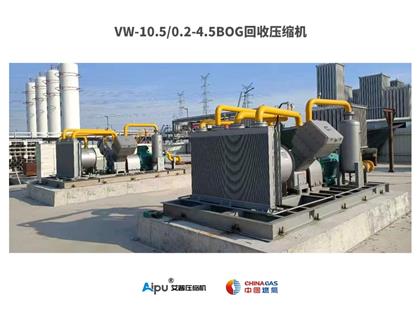

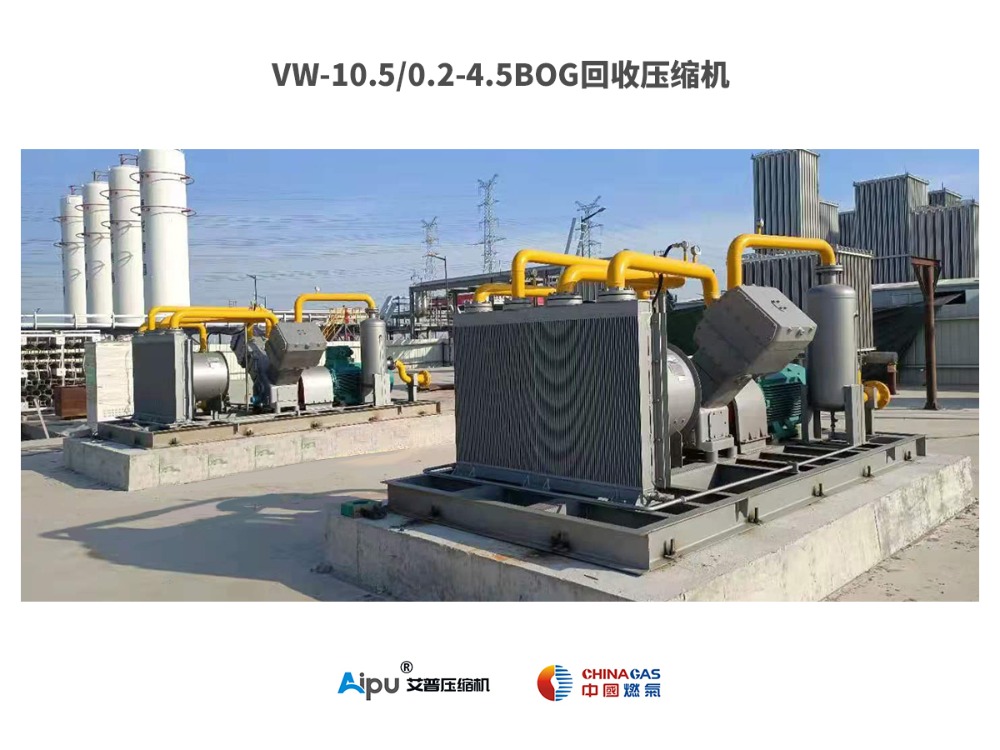

VW-21.5/0.2-4.5 |
BOG |
1330 |
0.0 |
0.5 |
160 |
3500*2700*3000 |
|
VW-6.15/(0.2-4)-53 |
BOG |
950 |
0.02-4 |
5.3 |
250 |
3500*2700*3000 |
|
VW-6.5/(0.05-0.15)-60 |
BOG |
370 |
0.005-0.015 |
6.0 |
110 |
3500*3000*3000 |
|

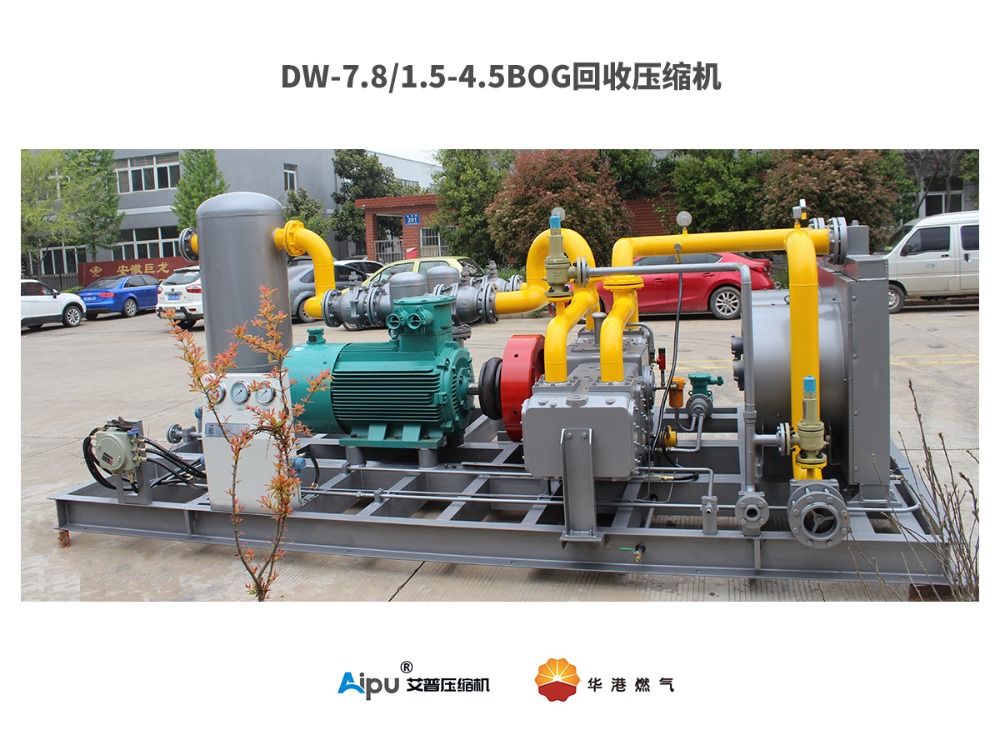

DW-7.8/1.5-4.5 |
BOG |
1000 |
0.2 |
0.5 |
55 |
3500*3000*3000 |
|

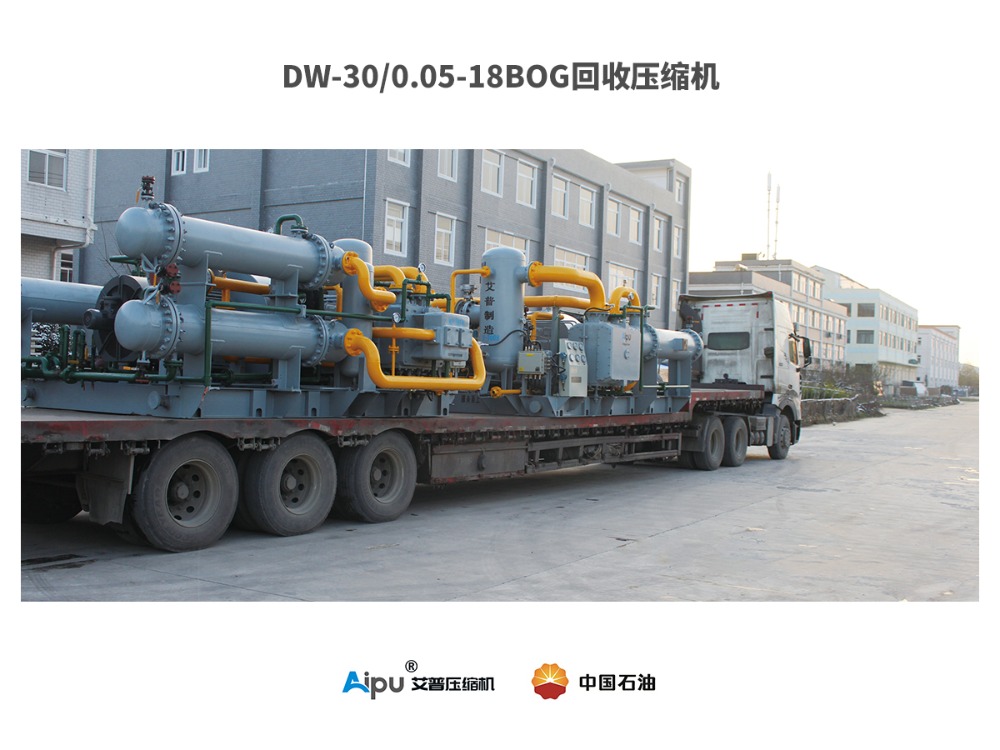

DW-32/0.05-18 |
BOG |
1700 |
0.0 |
1.8 |
315 |
3500*3000*3000 |
|
DW-5.7/（0.1-0.15）-18 |
BOG |
330 |
0.01-0.015 |
1.8 |
75 |
3500*3000*3000 |
|
|
